Coppia di torsione senza spazzola elettrica automobilistica del motore W8680 di BLDC alta
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xTensione facoltativa | 12VDC, 24VDC, 36VDC, 48VDC, 130VDC | Potenza di uscita | 15~500 watt |
---|---|---|---|
Dovere | S1, S2 | Gamma di velocità | 1000rpm a 6.000 giri/min. |
Sopportare tipo | Cuscinetti a sfera di SKF/NSK | Valutazione | competitivo |
Pazzo su ordinazione | Accetti su ordine | originale | La Cina |
Evidenziare | 500 watt di Bldc di motore dell'automobile elettrica,Motore senza spazzola di CC di alta coppia di torsione,Motore senza spazzola dell'automobile elettrica di Bldc |

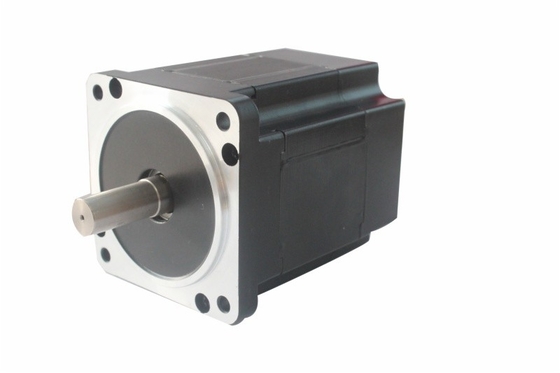

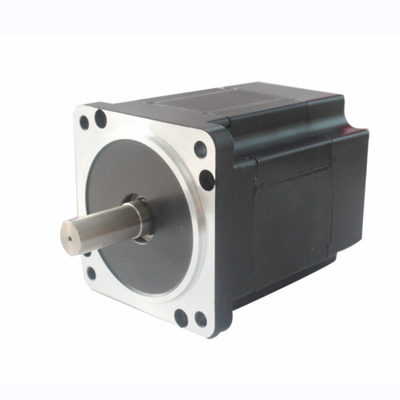

Motore senza spazzola elettrico automobilistico di CC di alta coppia di torsione BLDC Motor-W8680
Questo motore senza spazzola di CC di serie W86 (dimensione quadrata: 86mm*86mm) fatti domanda per le circostanze di lavoro rigide nel controllo industriale e nell'applicazione commerciale di uso. dove alto la coppia di torsione al rapporto del volume è necessaria. È un motore senza spazzola di CC con lo statore arrotolato esterno, il rotore del cobalto/di terre rare magneti ed il sensore di posizione ad effetto hall del rotore. La coppia di torsione di punta ottenuta sull'asse ad una tensione nominale di una CC di 28 V è 3,2 N*m (min). Disponibile in alloggi differenti, è conformarsi a tolleranza di mil STD. Vibration: secondo mil 810. Disponibile con o senza il tachogenerator, con la sensibilità secondo i requisiti di cliente.
Introduzione di prodotto:
Il prodotto di serie W86 è un alto motore senza spazzola efficiente compatto di CC, magnete fatto da NdFeB (boro di Ferrum del neodimio) e magneti di alto livello importati dal Giappone come pure dalla laminazione della pila di più alto livello, che notevolmente migliorano le prestazioni del motore che confrontano ad altre i motori disponibili nel mercato.
Confrontando ai motori convenzionali di CC, vantaggi significativi come qui sotto:
1. migliori caratteristiche di velocità-coppia di torsione
2. reazione dinamica veloce
3. Nessun rumore in funzione
4. durata della vita lunga di servizio sopra 20000hours.
5. vasta gamma di velocità
6. alta efficienza
Specificazione:
Gamma di tensione: | 12VDC, 24VDC, 36VDC, 48VDC, 130VDC |
Potenza di uscita | 15~500 watt |
Dovere | S1, S2 |
Gamma di velocità |
1000rpm a 6.000 giri/min. |
Temperatura operativa: | -20°C a +40°C |
Sopportare tipo |
Cuscinetti a sfera di SKF/NSK |
Grado dell'isolamento | Classe B, classe H della classe F |
Materiale facoltativo dell'asse | #45 acciaio, acciaio inossidabile, Cr40 |
Trattamento di superficie d'abitazione facoltativo | La polvere ha ricoperto, dipingendo |
Abitazione del tipo | L'aria ha arieggiato, IP67, IP68 |
RoHS compiacente |
Sì |
Contabilità elettromagnetica EMI Performance |
CE, costruito dalla norma dell'UL. |
Applicazione:
Attrezzatura della cucina, elaborazione dei dati, motore, macchine della trappola dell'argilla, attrezzatura di laboratorio medico, telecomunicazione via satellite, protezione di caduta, macchine di piegatura

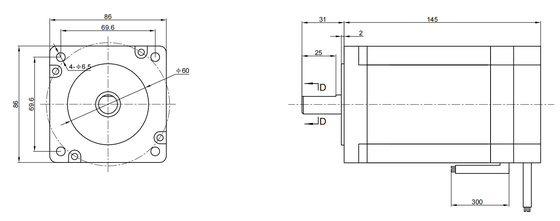

Dimensione:
Parametri:
Oggetti | Unità | Modello | ||||
W8658 | W8670 | W8685 | W8698 | W86125 | ||
Numero della fase | Fase | 3 | ||||
Numero di Pali | Pali | 8 | ||||
Tensione nominale | VCC | 48 | ||||
Velocità stimata | RPM | 3000 | ||||
Coppia di torsione stimata | N.m | 0,35 | 0,7 | 1,05 | 1,4 | 2,1 |
Corrente nominale | Amp | 3 | 6,3 | 9 | 11,6 | 18 |
Potere stimato | W | 110 | 220 | 330 | 430 | 660 |
Coppia di torsione di punta | N.m | 1,1 | 2,1 | 3,2 | 4,15 | 6,4 |
Picco di corrente | Amp | 9 | 19 | 27 | 34 | 54 |
Parte posteriore E.M.F | V/Krpm | 13,7 | 13 | 13,5 | 13,6 | 13,6 |
Costante di coppia di torsione | N.m/A | 0,13 | 0,12 | 0,13 | 0,14 | 0,14 |
Rotore Interia | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
Statura | millimetro | 71 | 84,5 | 98 | 112 | 139 |
Peso | chilogrammo | 1,5 | 1,9 | 2,3 | 2,8 | 4 |
Sensore | Honeywell | |||||
Classe d'isolamento | B | |||||
Grado di protezione | IP30 | |||||
Temperatura di stoccaggio | -25~+70℃ | |||||
Temperatura di funzionamento | -15~+50℃ | |||||
Umidità di lavoro | <85> | |||||
Luogo di lavoro | Nessuna luce solare diretta, gas anti corrosivo, foschia dell'olio, nessuna polvere | |||||
Altitudine | <1000m> |

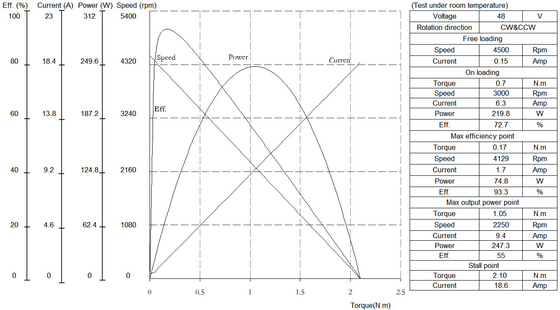

Curva tipica @48VDC:
